ESTUN ER20-2300-HI

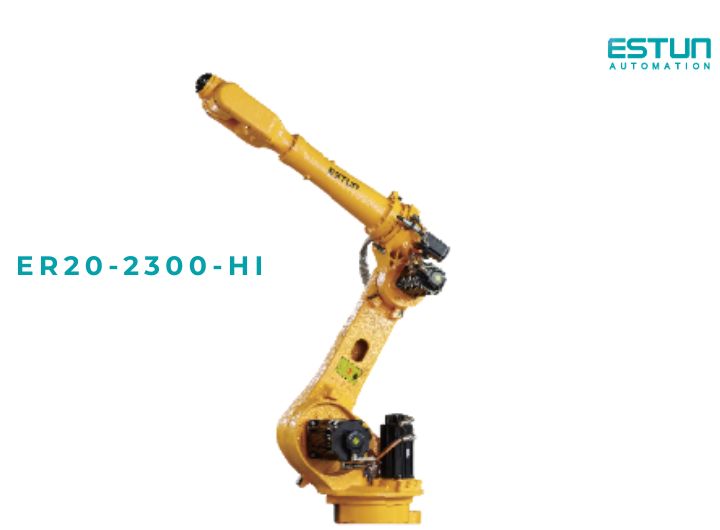

ESTUN ER20-2300-HI là gì? Thông số, ứng dụng và cách chọn robot phù hợp

ESTUN ER20-2300-HI là robot công nghiệp 6 trục thuộc nhóm robot tải trung của ESTUN, có tải trọng tối đa 20 kg và tầm với tối đa khoảng 2.303 mm. Model này phù hợp với các công việc như gắp sản phẩm, cấp và lấy phôi CNC, xử lý vật liệu, hàn và một số bài toán tự động hóa cần vùng làm việc rộng. Điểm đáng chú ý là robot có độ lặp lại khoảng ±0,03 mm, thân máy nặng khoảng 502 kg và đạt IP54 ở thân robot, IP65 ở cổ tay theo thông số hiện hành của ESTUN. Nếu đang cân nhắc model này, điều quan trọng không phải là robot có "mạnh" hay không mà là tải thực tế, tầm với và chu kỳ làm việc có khớp với dây chuyền của bạn hay không.

ESTUN ER20-2300-HI thực chất là robot gì?

Nếu bỏ qua tên mã hơi khó đọc, có thể hiểu ER20-2300-HI là một cánh tay robot công nghiệp 6 trục dành cho các công việc cần đưa dụng cụ hoặc sản phẩm đến nhiều vị trí khác nhau.

Con số **20** cho biết tải trọng tối đa là 20 kg. Con số **2300** liên quan đến tầm với, với thông số nhà sản xuất công bố là 2.303 mm. Robot có 6 trục nên đầu robot có thể thay đổi cả vị trí lẫn hướng tiếp cận chi tiết.

Điểm này khá quan trọng trong sản xuất.

Ví dụ, khi robot lấy một phôi từ khay rồi đưa vào máy CNC, nó không chỉ cần "đưa vật A từ điểm này sang điểm kia". Nó còn phải xoay phôi đúng chiều, đi qua vùng cửa máy, đưa phôi vào đúng vị trí và sau đó rút ra mà không va vào đồ gá.

Với cấu trúc 6 trục, ER20-2300-HI có nhiều tự do chuyển động hơn các robot 4 trục hoặc các cơ cấu tuyến tính đơn giản.

Tải 20 kg của ER20-2300-HI có nghĩa là gì?

Đây là chỗ doanh nghiệp cần đọc kỹ trước khi đặt hàng.

20 kg không nên được hiểu đơn giản là "sản phẩm nặng 20 kg thì robot nâng được".

Trong một cell robot, tải mà robot phải mang còn bao gồm đầu gắp, gá kẹp, bộ hút, dụng cụ hoặc thiết bị công nghệ gắn ở cổ tay.

Ví dụ một sản phẩm nặng 14 kg, đầu gắp nặng 4 kg và phụ kiện đi kèm nặng 2 kg. Tổng tải đã là khoảng 20 kg.

Nhưng tính toán thực tế còn phải xét đến quán tính tải và cách tải được phân bố trên cổ tay. Khi robot tăng tốc, giảm tốc hoặc xoay nhanh, việc đặt tải xa tâm cổ tay có thể ảnh hưởng đáng kể đến khả năng vận hành.

Vì vậy, nếu sản phẩm đã gần sát mức 20 kg, không nên tự kết luận rằng ER20-2300-HI chắc chắn đáp ứng. Cần kiểm tra điều kiện tải theo tài liệu kỹ thuật và cấu hình thực tế của cell.

Tầm với 2.303 mm giúp ER20-2300-HI làm được gì?

Tầm với lớn là một trong những điểm đáng chú ý của model này.

Khoảng 2,3 m cho phép robot phục vụ một vùng làm việc khá rộng. Điều này hữu ích khi máy CNC, khay phôi, băng tải hoặc vị trí đặt sản phẩm không nằm sát nhau.

Ví dụ một cell machine tending có thể bố trí robot ở giữa hai máy CNC. Robot lấy phôi từ khu vực cấp liệu, đưa vào máy thứ nhất, lấy sản phẩm ra, chuyển sang khu vực kiểm tra rồi tiếp tục phục vụ máy thứ hai.

Tuy nhiên, không nên lấy con số 2.303 mm rồi vẽ một vòng tròn bán kính 2.303 m và kết luận rằng mọi điểm trong vòng đó đều có thể tiếp cận.

Robot 6 trục có giới hạn chuyển động của từng khớp. Hình dạng đồ gá, chiều cao máy, góc tiếp cận và tư thế của đầu gắp đều ảnh hưởng đến vùng làm việc thực tế.

Đây là lý do một dự án nghiêm túc nên kiểm tra mô phỏng trước khi chốt bố trí.

Độ lặp lại ±0,03 mm có ý nghĩa gì trong sản xuất?

Thông số này thường được gọi là độ lặp lại hoặc repeatability.

Nói dễ hiểu, nếu robot được lập trình đi đến cùng một vị trí nhiều lần trong điều kiện tương tự, sai lệch vị trí lặp lại nằm trong mức mà nhà sản xuất công bố.

ER20-2300-HI có độ lặp lại khoảng ±0,03 mm theo thông số của ESTUN.

Nhưng cần phân biệt **độ lặp lại** với **độ chính xác tuyệt đối**.

Hai khái niệm này không giống nhau.

Một robot có thể lặp lại rất tốt một vị trí nhưng vị trí đó vẫn có sai lệch so với tọa độ lý tưởng nếu đồ gá, camera, hệ tọa độ hoặc quy trình hiệu chuẩn chưa đúng.

Trong thực tế, chất lượng của cả hệ thống còn phụ thuộc vào đồ gá, đầu gắp, độ cứng của bàn máy, cảm biến và cách lập trình.

Vì vậy, đừng chỉ nhìn con số ±0,03 mm rồi cho rằng toàn bộ dây chuyền sẽ tự động đạt sai số 0,03 mm.

ER20-2300-HI thường được dùng cho những công việc nào?

Model này có thể được triển khai cho nhiều bài toán tự động hóa.

Cấp phôi và lấy sản phẩm khỏi máy CNC

Đây là ứng dụng rất đáng quan tâm đối với các xưởng cơ khí.

Robot có thể lấy phôi từ khay, đưa vào máy, chờ máy gia công xong rồi lấy thành phẩm ra.

Nếu có hai hoặc nhiều máy bố trí hợp lý, một robot còn có thể phục vụ nhiều vị trí tùy theo thời gian chu kỳ và tầm với.

Gắp và chuyển sản phẩm

Robot có thể chuyển sản phẩm từ băng tải sang khay, từ công đoạn này sang công đoạn khác hoặc đưa chi tiết vào máy xử lý tiếp theo.

Đầu gắp được thiết kế theo hình dạng sản phẩm nên có thể dùng kẹp cơ khí, hút chân không hoặc loại đầu công tác khác.

Hàn

ER20-2300-HI có thể được sử dụng trong các hệ thống hàn khi tải trọng, tầm với và yêu cầu kỹ thuật phù hợp.

Tuy nhiên, nếu doanh nghiệp đang mua robot riêng cho hàn, nên xem xét cả những model được ESTUN định hướng chuyên cho ứng dụng hàn thay vì mặc định ER20-2300-HI là lựa chọn tốt nhất.

Xử lý vật liệu

Robot có thể đảm nhận các thao tác nâng, chuyển, đặt hoặc lấy sản phẩm trong dây chuyền.

Đây là nhóm ứng dụng mà khả năng vươn 2,3 m của robot phát huy khá rõ.

Mài, đánh bóng và các công việc với dụng cụ

Có thể tích hợp dụng cụ ở cổ tay robot để thực hiện các thao tác xử lý bề mặt nếu tải trọng, mô-men và điều kiện môi trường đáp ứng yêu cầu.

ER20-2300-HI có phù hợp cho machine tending không?

Có, và đây là một trong những hướng ứng dụng đáng cân nhắc.

Machine tending là cách gọi công việc robot tự động cấp phôi hoặc lấy sản phẩm ra khỏi máy gia công.

Một chu trình đơn giản có thể diễn ra như sau:

Robot lấy phôi từ khay → đưa phôi vào máy → đóng cửa máy → chờ tín hiệu gia công hoàn tất → mở cửa → lấy thành phẩm → đặt sang khay thành phẩm.

Nghe khá đơn giản nhưng để chạy ổn định, hệ thống phải xử lý nhiều tín hiệu.

Robot phải biết máy đã sẵn sàng chưa. Cửa máy đã mở chưa. Phôi đã được kẹp đúng chưa. Chu trình gia công đã hoàn thành chưa.

Nếu một trong các tín hiệu này không được xử lý đúng, robot không nên tiếp tục chạy.

Vì vậy, một hệ thống machine tending tốt không chỉ là mua robot rồi lập trình vài điểm tọa độ.

ER20-2300-HI có dùng cho palletizing được không?

Có thể xem xét, nhưng cần đánh giá rất kỹ.

Palletizing phụ thuộc vào nhiều yếu tố cùng lúc: trọng lượng thùng, kích thước hàng, số thùng mỗi phút, chiều cao pallet, kiểu xếp và bán kính hoạt động.

Nếu tải mỗi kiện nằm trong giới hạn phù hợp và chu kỳ không quá cao, robot 20 kg có thể được đưa vào bài toán.

Nhưng nếu doanh nghiệp cần xếp hàng nặng, tốc độ cao hoặc pallet có chiều cao lớn, nên khảo sát các robot palletizing chuyên dụng của ESTUN.

Danh mục sản phẩm hiện hành của ESTUN tại Việt Nam có các model palletizing tải lớn như ER60-2000-PL, ER120-2400-PL, ER180-3100-PL và ER500-3200-PL.

Nói cách khác, **ER20-2300-HI có thể làm palletizing trong một số bài toán, nhưng không nên mặc định nó là robot palletizing chuyên dụng**.

ER20-2300-HI khác gì robot tải nhỏ hơn?

Nếu so với robot 6 trục có tải thấp hơn, ER20-2300-HI có lợi thế rõ ràng về khả năng mang tải và tầm với.

Điều này phù hợp khi sản phẩm hoặc đầu công tác bắt đầu nặng.

Nhưng robot lớn hơn cũng không phải lúc nào tốt hơn.

Thân robot của model này nặng khoảng 502 kg. Điều đó có nghĩa việc vận chuyển, bố trí nền móng, không gian cell và phương án lắp đặt đều phải được tính từ đầu.

Nếu dây chuyền chỉ cần gắp sản phẩm 2–3 kg ở khoảng cách ngắn, dùng robot 20 kg có thể là cách đầu tư dư thừa.

ER20-2300-HI khác gì robot tải lớn hơn?

Chiều ngược lại cũng vậy.

Nếu sản phẩm, đầu gắp và dụng cụ đã vượt xa khả năng của robot 20 kg, cố ép ER20-2300-HI làm việc sẽ không phải là cách tiết kiệm.

Robot tải lớn hơn có thể xử lý những bài toán mà ER20 không phù hợp.

Nhưng robot lớn cũng kéo theo chi phí đầu tư, diện tích cell, yêu cầu nền móng và thiết bị phụ trợ lớn hơn.

Do đó, lựa chọn tốt nhất thường nằm ở model vừa đủ tải, vừa đủ tầm với và còn một khoảng dự phòng hợp lý.

Khi nào doanh nghiệp nên chọn ER20-2300-HI?

ER20-2300-HI đáng xem xét nếu doanh nghiệp có các đặc điểm sau:

* Sản phẩm và đầu công tác nằm trong giới hạn tải cho phép.
* Cần vùng làm việc khoảng 2,3 m.
* Có công việc lặp đi lặp lại với chu kỳ ổn định.
* Muốn tự động hóa máy CNC.
* Cần robot gắp và chuyển sản phẩm giữa nhiều vị trí.
* Có kế hoạch triển khai hàn hoặc xử lý vật liệu với tải phù hợp.
* Muốn sử dụng robot 6 trục cho nhiều nhiệm vụ khác nhau.

Đặc biệt, nếu robot phải làm việc giữa nhiều thiết bị, tầm với 2,3 m có thể giúp bố trí cell gọn hơn so với việc đặt mỗi máy một robot.

Khi nào không nên chọn model này?

Không nên chọn chỉ vì "20 kg nghe có vẻ đủ".

Nếu sản phẩm rất nhẹ và yêu cầu tốc độ cực cao, một robot tải nhỏ hơn có thể phù hợp hơn.

Nếu cần làm việc trong môi trường có nước hoặc hóa chất đặc biệt, phải kiểm tra cấp bảo vệ và điều kiện môi trường cụ thể. IP54 của thân robot không đồng nghĩa với việc robot có thể đặt ở bất kỳ môi trường ẩm ướt nào. ESTUN cũng quy định các điều kiện môi trường vận hành cụ thể và lưu ý về chất lỏng, hóa chất trong tài liệu kỹ thuật.

Nếu cần palletizing tải nặng, nên khảo sát robot palletizing chuyên dụng.

Nếu dây chuyền chưa ổn định, sản phẩm thay đổi liên tục và chưa có đồ gá chuẩn, đầu tư robot ngay có thể chưa phải bước đi hợp lý.

Một dự án machine tending nên tính những gì?

Giả sử một xưởng có hai máy CNC và muốn dùng ER20-2300-HI.

Đừng chỉ tính giá robot.

Cần tính cả:

Đầu gắp.

Giá hoặc khay cấp phôi.

Hàng rào an toàn.

Cảm biến.

PLC hoặc hệ thống điều khiển liên quan.

Giao tiếp với máy CNC.

Băng tải nếu có.

Thiết bị kiểm tra phôi.

Chi phí lập trình và chạy thử.

Đào tạo vận hành.

Bảo trì sau khi bàn giao.

Đây mới là tổng thể một cell tự động hóa.

Trong nhiều dự án, giá robot chỉ là một phần của tổng mức đầu tư.

Nếu doanh nghiệp có hai máy CNC thì có nên dùng một ER20-2300-HI không?

Có thể, nhưng không thể trả lời chỉ dựa trên số lượng máy.

Cần xem thời gian chu kỳ của từng máy.

Ví dụ máy A mất 90 giây để gia công, máy B mất 300 giây. Robot có thể có đủ thời gian để phục vụ cả hai.

Nhưng nếu cả hai máy đều có chu kỳ 30 giây, robot phải di chuyển liên tục giữa hai vị trí, yêu cầu về tốc độ và bố trí cell sẽ khác hẳn.

Đây là lý do khi khảo sát machine tending, kỹ sư thường lập sơ đồ chu kỳ thay vì chỉ nhìn vào số máy.

Cần lưu ý gì khi lắp ER20-2300-HI?

ESTUN công bố model có thể lắp đặt trên sàn hoặc trên cao, với điều kiện môi trường vận hành cụ thể. Thông số hiện hành nêu nhiệt độ môi trường 0–45°C, độ ẩm 10–80%RH và yêu cầu không có khí ăn mòn.

Do đó, trước khi đưa robot vào nhà xưởng cần kiểm tra:

* Nền móng.
* Vị trí lắp đặt.
* Không gian quay của từng trục.
* Đường đi của cáp.
* Khoảng cách tới máy và hàng rào.
* Vị trí tủ điều khiển.
* Khả năng tiếp cận khi bảo trì.

Đừng đợi đến lúc robot được chuyển tới nhà máy mới kiểm tra những việc này.

Chỉ cần sai vị trí đặt vài trăm milimet, toàn bộ bố trí cell có thể phải sửa lại.

Có nên nhìn vào tốc độ tối đa của từng trục không?

Có, nhưng không nên dùng nó để dự đoán trực tiếp năng suất.

Thông số nhà sản xuất công bố tốc độ tối đa từng trục, trong đó J6 có tốc độ tối đa khoảng 407°/s.

Tuy nhiên, một chu kỳ robot thực tế còn phụ thuộc vào quãng đường di chuyển, tải, tư thế robot, gia tốc, giảm tốc, thời gian chờ máy và thời gian đóng mở cửa.

Vì vậy, nếu nhà cung cấp nói robot "rất nhanh", câu hỏi nên đặt ra là:

Vậy chu kỳ thực tế của đúng sản phẩm này là bao nhiêu giây?

Đó mới là con số có ý nghĩa với nhà máy.

Làm sao biết ER20-2300-HI có phù hợp với dây chuyền của mình?

Cách an toàn nhất là đưa dữ liệu thực tế cho đơn vị kỹ thuật đánh giá.

Tối thiểu nên có:

Khối lượng sản phẩm.

Kích thước sản phẩm.

Khối lượng đầu gắp.

Vị trí lấy.

Vị trí đặt.

Chiều cao thao tác.

Chu kỳ mong muốn.

Số máy cần phục vụ.

Hình ảnh hoặc bản vẽ mặt bằng.

Từ đó mới kiểm tra được tải, tầm với, tư thế robot và thời gian chu kỳ.

Nếu có thể chạy thử bằng mẫu sản phẩm thật thì càng tốt.

Có nên mua ER20-2300-HI chỉ dựa vào thông số catalogue?

Không nên.

Catalogue giúp xác định model có nằm trong nhóm phù hợp hay không. Nó chưa đủ để kết luận một cell sẽ chạy tốt.

Ví dụ robot có tầm với 2.303 mm nhưng đầu gắp có thể bị vướng vào cửa máy.

Robot có tải 20 kg nhưng tải thực tế lại có quán tính quá lớn.

Robot có độ lặp lại ±0,03 mm nhưng đồ gá lại rung.

Những vấn đề này chỉ lộ ra khi xét toàn bộ hệ thống.

FAQ về ESTUN ER20-2300-HI

ER20-2300-HI có bao nhiêu trục?

• Model này có 6 trục.

Robot nâng được tối đa bao nhiêu?

• Tải trọng tối đa được công bố là 20 kg. Khi lựa chọn thực tế phải tính cả đầu gắp và điều kiện tải tại cổ tay.

Tầm với của robot là bao nhiêu?

• Tầm với tối đa được ESTUN công bố là 2.303 mm.

Độ lặp lại của ER20-2300-HI là bao nhiêu?

• Độ lặp lại được công bố là ±0,03 mm.

Robot có phù hợp cấp phôi CNC không?

• Có. Đây là một hướng ứng dụng phù hợp nếu tải, tầm với và chu kỳ của dây chuyền nằm trong khả năng của robot.

Robot có thể dùng để hàn không?

• Có thể tích hợp cho ứng dụng hàn nếu cấu hình robot, súng hàn, nguồn hàn và yêu cầu công nghệ phù hợp. Với dự án hàn chuyên biệt, nên đồng thời so sánh các model ESTUN được thiết kế riêng cho hàn.

ER20-2300-HI có phải robot palletizing chuyên dụng không?

• Không nên gọi đây là robot palletizing chuyên dụng. Model có thể được xem xét cho một số bài toán xếp hàng, nhưng ESTUN có các model palletizing chuyên dụng tải lớn hơn cho những dây chuyền yêu cầu cao.

Robot có phù hợp với nhà máy nhỏ không?

• Có thể, nếu công việc đủ ổn định và hiệu quả đầu tư hợp lý. Quy mô nhà máy không phải tiêu chí duy nhất quyết định có nên dùng robot.

Điều gì quan trọng nhất khi chọn ER20-2300-HI?

• Ba thứ nên kiểm tra trước tiên là **tải thực tế, tầm với thực tế và chu kỳ thực tế**. Sau đó mới đi vào đầu gắp, giao tiếp máy, an toàn và chi phí tích hợp.

Kết luận: ER20-2300-HI phù hợp với ai?

Nếu cần một robot 6 trục tải 20 kg, tầm với khoảng 2,3 m để xử lý các công việc như machine tending, gắp sản phẩm, xử lý vật liệu hoặc một số ứng dụng hàn, ER20-2300-HI là model đáng đưa vào danh sách khảo sát.

Điểm đáng giá của model không nằm ở việc nó có tải 20 kg hay tầm với 2,3 m riêng lẻ. Cái đáng quan tâm là hai thông số này đi cùng cấu trúc 6 trục, độ lặp lại khoảng ±0,03 mm và khả năng tích hợp vào nhiều kiểu cell tự động hóa.

Nhưng nếu đang chuẩn bị đầu tư, đừng hỏi đơn giản "ER20-2300-HI có tốt không?". Câu hỏi thực tế hơn là: "ER20-2300-HI có đúng với sản phẩm, chu kỳ và mặt bằng nhà máy của tôi không?

Nếu câu trả lời là có, bước tiếp theo nên là mô phỏng cell, kiểm tra tải và chạy thử chu kỳ với sản phẩm thật. Đó là cách chắc chắn hơn nhiều so với việc chỉ nhìn catalogue rồi quyết định mua robot.
